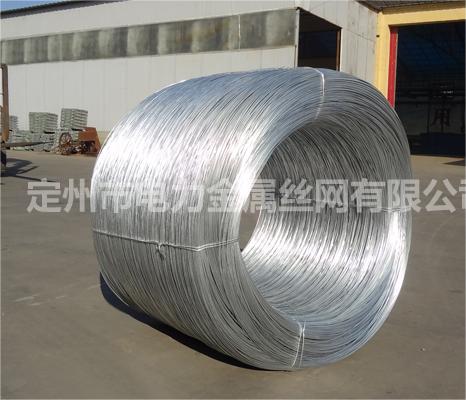

热镀锌丝怎么辨别其镀层是否均匀达标？

辨别热镀锌丝的镀层是否均匀且达标，可以从标准检测、外观检查、物理实验、工具测量四个维度进行综合判断。以下是具体方法：

一、核心标准与关键指标

在辨别之前，首先要明确“达标”的定义。根据国家标准（如GB/T 3428-2012《架空绞线用镀锌钢线》或GB/T 15393-2021《钢丝镀锌层》），主要关注以下指标：

附着量（重量）：单位面积锌层的重量（g/m²）或厚度（μm）。

均匀性：锌层表面分布的均匀程度及与基体的结合力。

附着性（牢固度）：锌层是否容易脱落。

二、标准检测方法

如果是工程验收或严苛采购，应使用以下实验室方法：

1. 镀层重量/厚度检测（称重法）

这是判断锌层厚度是否达标的“金标准”。

操作方法：截取一定长度的钢丝，精确称重（W1）。然后用化学方法（如用三氯化锑或盐酸溶液）退去表面的锌层，再次称重（W2）。

计算：锌层重量 = (W1 - W2) / 表面积。

判定：例如，普通热镀锌丝要求锌层重量通常在 60g/m² - 300g/m² 之间（根据直径不同）。只要数值达到标准规定即为达标。

2. 硫酸铜试验（均匀性测试）

这是检验镀层均匀性非常常用的方法。

操作方法：将钢丝浸入硫酸铜溶液中（规定浓度和温度），静置1分钟，取出洗净。

判定：观察表面是否出现附着牢固的红色金属铜斑点。若无红色的斑点或只个别斑点，说明均匀性良好；若大面积出现红铜色，说明锌层过薄或不均匀。

次数：通常要求通过4次及以上（直径较细）或更多次（直径较粗）浸泡不出现金属铜。

3. 缠绕试验（附着性测试）

操作方法：将钢丝在自身直径（或规定倍数）的芯棒上紧密缠绕规定圈数。

判定：用放大镜观察锌层表面。如果锌层没有起皮、脱落或开裂，即为附着性达标。如果出现锌层剥落，说明镀层结合力差，质量不合格。

三、现场快速辨别方法（无仪器）

如果现场没有对应设备，可以通过以下方法快速筛选：

1. 外观目视检查（有效、直观）

光看表面，就能排除80%的不合格品。

色泽：质优热镀锌丝表面呈青白色或银灰色，有金属光泽。如果颜色发灰、发黑或呈暗黑色，说明锌层过薄或氧化严重。

表面纹理：质优品表面有均匀的“锌花”（结晶纹理），且分布均匀。如果表面出现漏镀点（露出黑色钢丝基体）、大块状锌瘤（锌疙瘩）、纵向裂纹或明显的粗细不均，即为不合格。

平整度：用手摸（戴手套）感觉表面光滑，无明显凹凸感。

2. 锤击或弯曲法（简易附着性测试）

操作：用锤子轻敲钢丝表面，或者将钢丝对折。

判定：如果锌层大片剥落、起皮，说明镀层与钢基结合不好，是劣质品。合格的锌层应该只会产生裂纹但不会脱落。

3. 重量与尺寸对比

测量钢丝直径是否达标（用卡尺）。

截取1米长，称重。如果重量明显低于同规格标准重量，说明钢丝本身偷工减料，或者锌层较薄（热镀锌丝比黑铁丝重，因为多了锌层）。

4. 磁性测厚仪（便携式工具）

如果有条件，使用磁性测厚仪（几百元一台）。在钢丝的不同位置（尤其是弯曲处）测量多点。

判定：如果各点厚度差异较大（例如一边100μm，一边20μm），说明镀层不均匀。

四、总结：快速辨别流程

一看：看颜色是否银亮，有无锌花，有无漏黑点。

二摸：摸表面是否光滑，有无大疙瘩。

三折：折弯或敲击，看锌层是否掉皮。

四测（如果有条件）：用测厚仪测多点厚度，用硫酸铜试液点滴看是否变色。
